"U" BOLT CLAMPS

Description

Used to connect Flat Tapes and Stranded Cables to Earth Rods, Reinforcing Bars, etc

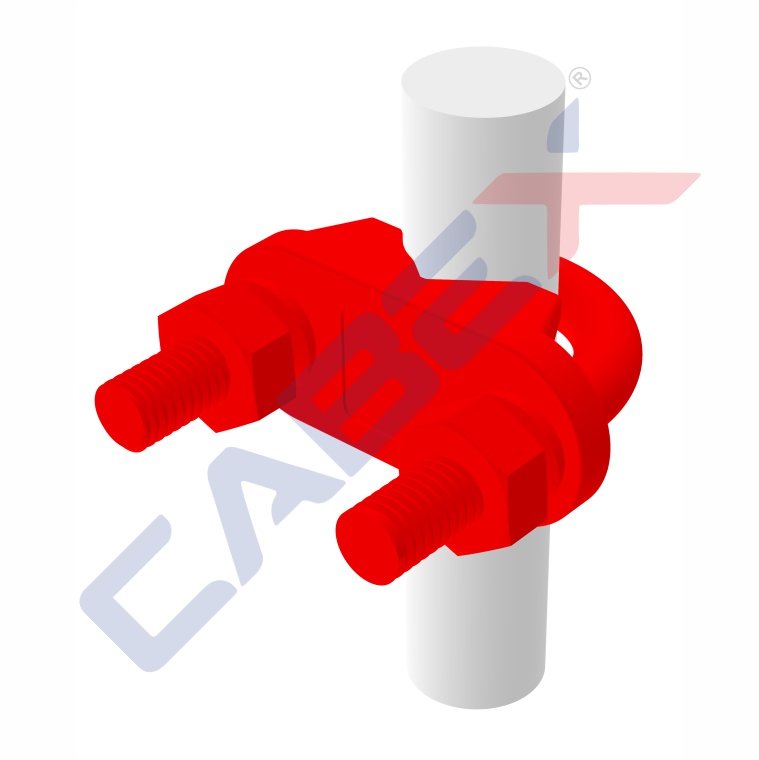

Single Plate Type for Horizontal Flat Tapes

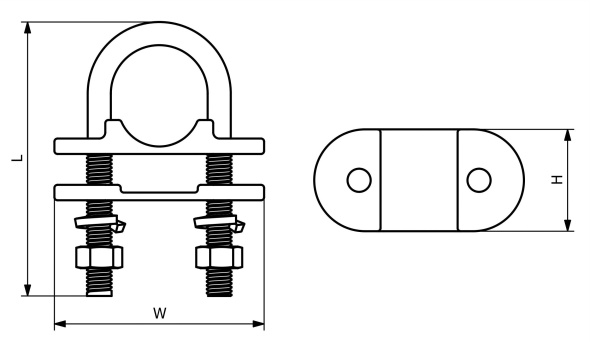

Max Rod Dia (mm) Hole Center (mm) L (mm) W (mm) H (mm) Unit Weight (Kg) Code
16 30 58 62 33 0.17 ERUT116
25 37 72 62 33 0.19 ERUT125
31 41 82 68 33 0.25 ERUT131
38 46 90 75 33 0.29 ERUT138
50 63 95 90 33 0.39 ERUT150

Material : High Copper Alloy Plate with M10 threaded Copper 'U' Bolt.

  BS EN 62561-1- Class H
  Tightening Torque 20 Nm

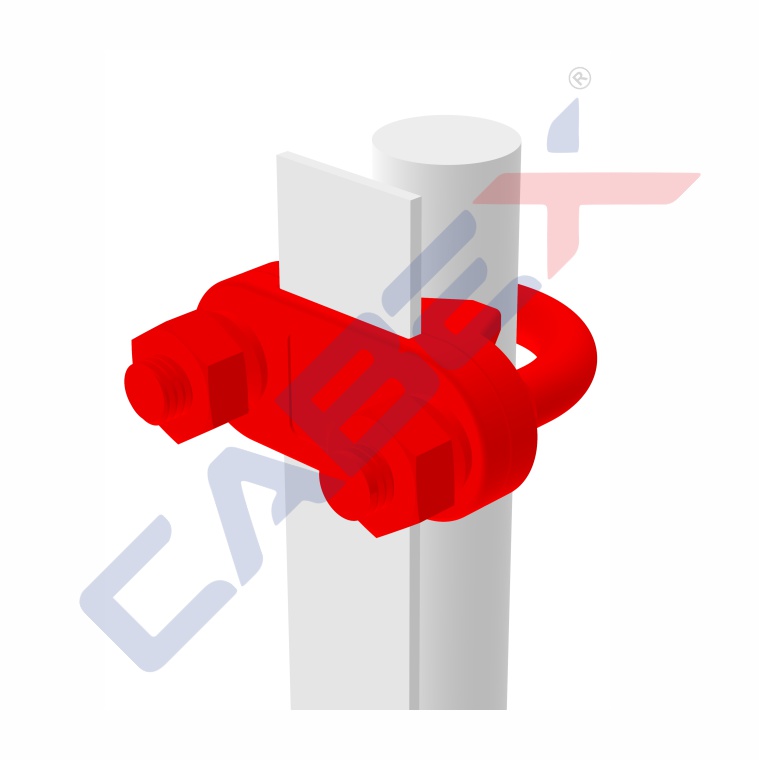

Double Plate Type for Vertical Flat Tapes

Max Rod Dia (mm) Tape Width (mm) L (mm) W (mm) H (mm) Unit Weight (Kg) Code
16 25 58 62 33 0.23 ERUT216
25 25 73 60 33 0.23 ERUT225
31 25 85 68 33 0.32 ERUT231
38 25 80 75 33 0.34 ERUT238
50 25 103 90 33 0.53 ERUT250

Material : High Copper Alloy Plates with M10 threaded Copper 'U' Bolt.

  BS EN 62561-1- Class H
  Tightening Torque 20 Nm

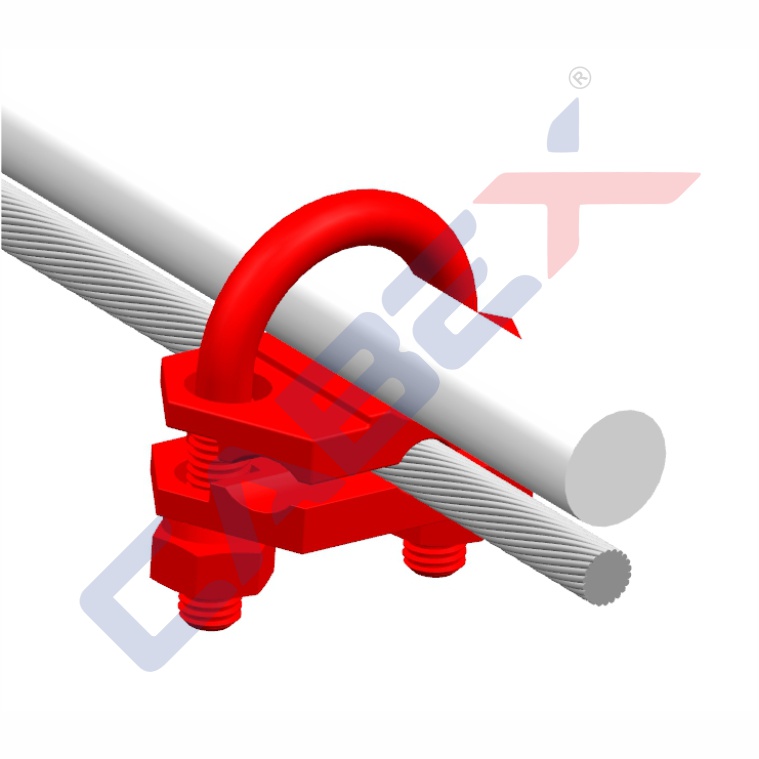

Double Plate Type for Vertical Stranded Cables

Max Rod Dia (mm) Conductor Range (mm)2 L (mm) W (mm) H (mm) Unit Weight (Kg) Code
16 16 to 150 57 52 40 0.21 ERUC16150
16 150 to 130 69 70 40 0.30 ERUC20300
20 16 to 70 57 52 40 0.21 ERUC16150
20 70 to 300 69 70 40 0.30 ERUC20300
25 16 to 70 75 87 55 0.52 ERUC25070
25 185 to 300 89 70 55 0.46 ERUC25300

Material : High Copper Alloy Plates with M10 threaded Copper 'U' Bolt.

  BS EN 62561-1- Class H
  Tightening Torque 20 Nm
